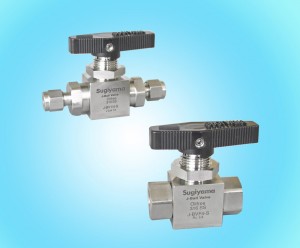

J-Lokボールバルブ(ステンレス)

ボールバルブ

半導体・液晶、分析、環境、代替エネルギーなど
クリーンな環境でお使いいただくための禁油バルブです。

 JBALL

J-ボールバルブ

BALL















特徴

■ オイルフリー

■ 2方弁:ストレート・アングル

■ 3方弁:流路切替

■ 低操作トルク

■ コンパクト

■ 最高許容圧力 10MPa



形状

BALL1



2方バルブ
ストレートタイプ

接続:Rc1/8~Rc1/2





BALL2

2方バルブ
アングルタイプ

接続:Rc1/8~Rc1/2











BALL3

3方バルブ
流路切替タイプ

接続:Rc1/8~Rc1/2

両端J-Lok接続もあります。







カタログダウンロードページはこちら 》



寸法表

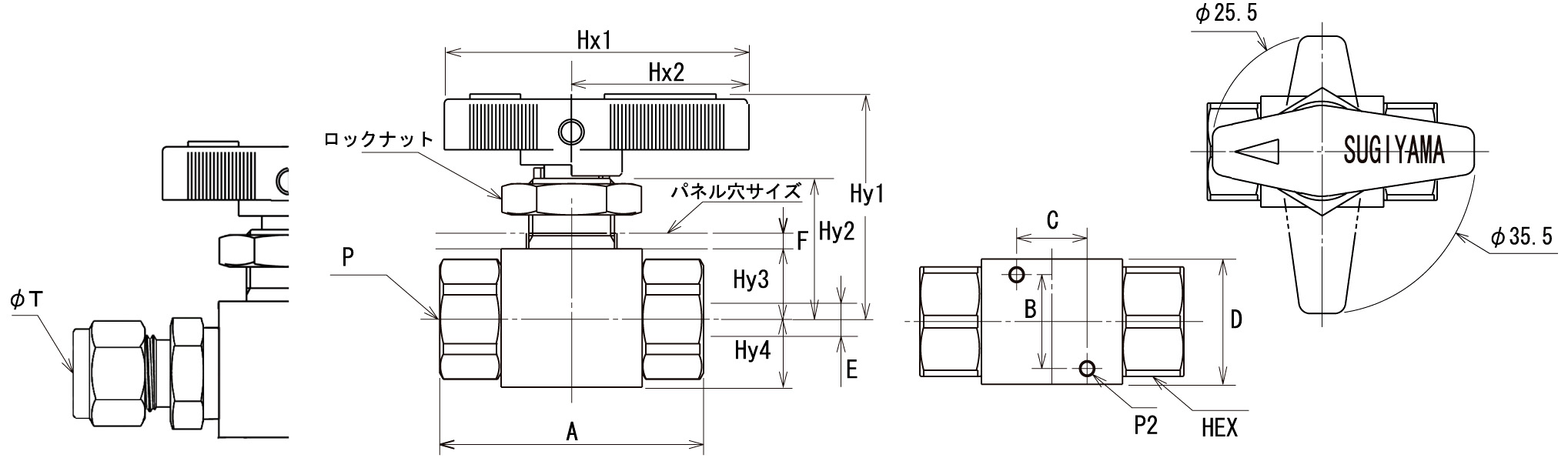

寸法図 1

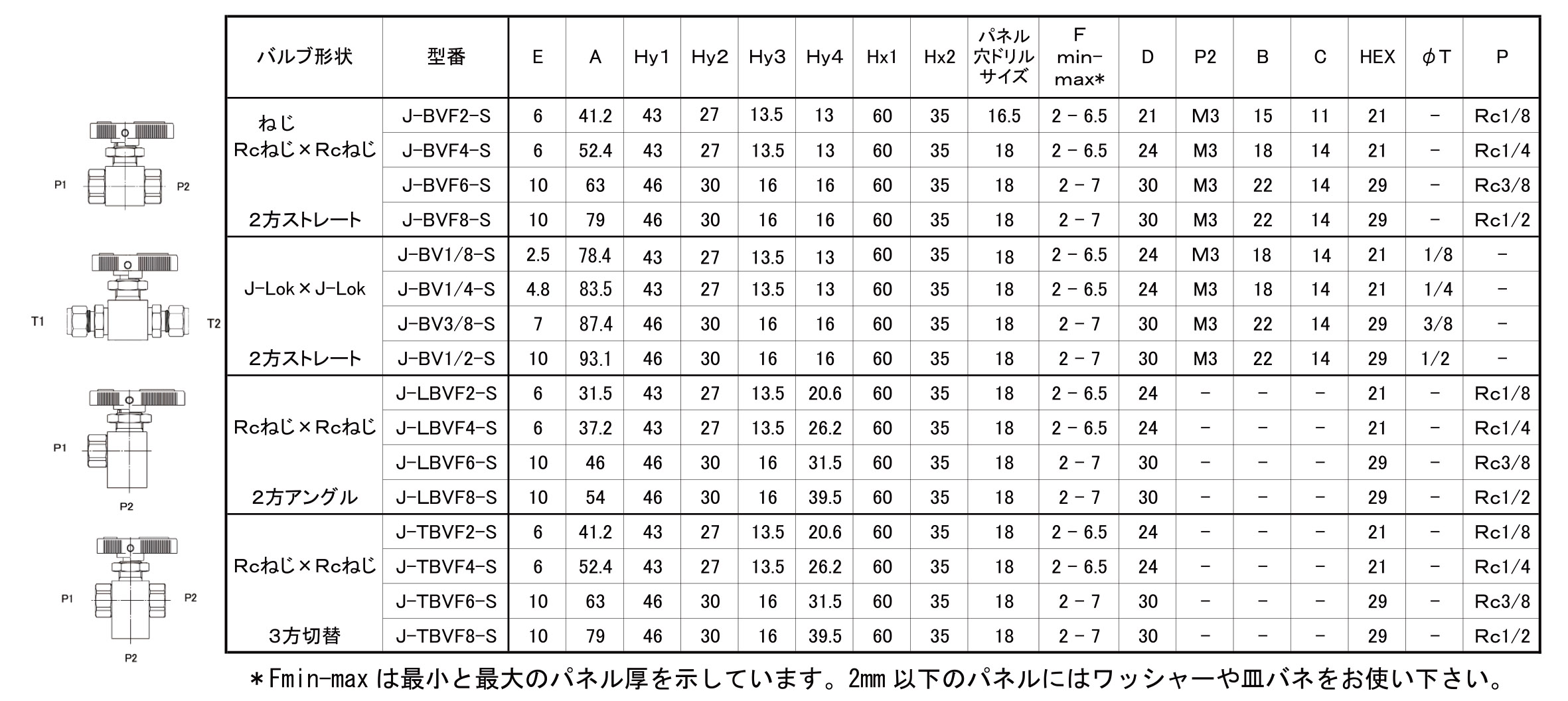

 ボールバルブ寸法表













(表をクリックすると拡大します)
