杉山商事はSUGIYAMAブランドのメーカーとして、ステンレスをはじめ、チタンやジルカロイ、
合金C-276(ハステロイ)、合金600(インコネル）などの特殊金属やPEEK、PTFEなどの樹脂
継手を分析、半導体・液晶、環境、エネルギーあるいは分析、医療、自動車などの先端分
野に多く供給してまいりました。その中でもJ-Lokチューブ継手は弊社製品の中核を担う高
機能商品です。

》》》　J-Lok 早見表へ

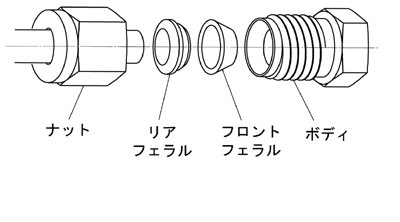

■　J-Lokチューブ継手は４つの構成部品からできています。

　　①(継手）ボディ　　②フロンとフェラル　　③リアフェラル　　④ナット

■　チューブをナットに差込み、レンチでナットを１・1/4回転させるだけで高気密な接続が
　　可能です。

■　繰り返しの脱着が可能です。

■　チューブにフレアや溶接、ねじきりなどの加工が不要です。

■　フェラルを二重にしている二重リングタイプ継手なのでナットの回転によるねじれを
　　チューブに伝えにくい構造になっています。(連れ回り防止）

■　樹脂チューブを接続することも可能です。チューブ内径に合わせた多種類のインサート
　　をご用意しています。

■　継手サイズ

　　・　チューブサイズ

　　　　インチ外径：　1/16、1/8、1/4、3/8、1/2、3/4、1ｲﾝﾁ

　　　　ミリ外径：　3、4、6、8、10、12、14、16

　　・　ねじサイズ

　　　　管用テーパーねじ：　R(Rc)1/8、R(Rc)1/4、R(Rc)3/8、R(Rc)1/2、
　　　　　　　　　　　　　　　　R(Rc)3/4、R(Rc)1ｲﾝﾁ

　　　　アメリカ管用ねじ：　NPT1/8、NPT1/4、NPT3/8、NPT1/2、NPT3/4、NPT1ｲﾝﾁ

　　　　管用平行ねじ：　G1/8、G1/4、G3/8、G1/2　

■　材質

　　・　SUS316(標準品）

　　・　チタン、合金C-276(ハステロイ)、合金600（インコネル）、合金400（モネル）
　　　　ジルカロイ、タンタル、SUS316L　など　（受注生産品）

■　リアフェラルを特殊硬化

　　リアフェラルの硬化はフロンとフェラルのシール性能、リアフェラルのチューブ保持力を
左右する重要なファクターです。しかし熱処理による硬化方法はステンレス材の耐食性を
損ない、さびの発生を助長してしまいます。（下記写真）　J-Lokチューブ継手は日米特許
の処理方法で、リアフェラルを硬化し、ステンレス材が本来持つ耐食性を損なわずに、リア
フェラルの働きを十分行うように作られています。

■　オイルフリーが標準仕様

　　クリーンな状況でお使いいただけるよう、脱脂洗浄を行い、オイルフリー（接液、接ガス
部）を標準仕様としています。さらにオプションで、フル洗浄やガスバリア／静電防止梱包
などの仕様にも対応しています。

》》》　J-Lok 早見表へ

■　品質管理　と　環境への配慮

下記品質および環境マネジメント
システムの認証を取得し、グロー
バルな基準で「ものづくり」を
行っています。

品質マネジメントシステム：
　　ＩＳＯ９００１：２００８
環境マネジメントシステム：
　　ＩＳＯ１４００１：２００４
